“看曲線圖時，如果再有一條什么標準線的話，不就看得更清楚了嗎?這條標準線用規格位來畫可以嗎？”

    “應該怎樣判斷是由偶然原因引起的離散，還是出異常原因(不能放過的原因)引起的離散呢?”

    對這兩種離散能起到區別作用的就是管理圖。因為這與是否符合規格是有所不同的，所以采用規格值不是好辦法。對車間管理來說，使用的是管理臨界線。

    管理圖就是在縱軸上畫上產品質量特性的刻度，在橫軸上記上產品批號或日期，然后按照生產的順序進行畫點的圖。但它與只是表示質量的曲線圖仍有所不同。其不同特點是：

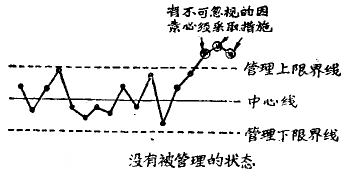

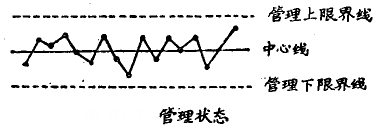

(1) 在管理圖上畫有上下一對管理臨界線。這對管理臨界線具有區別前述兩種離散性一由偶然原因所造成的離散和由異常原因所造成的離散的作用。

(2) 在管理圖上把數據分成若干個組—分群，加以整理畫上點。例如：在x—R管理圖上，就是把若干個測定值做為一群，將其平均值x和表示離散范圍的R畫在上面。因為，在管理圖上并不是把每個產品是否達到規格標準作為問題，而是把生產工序是否處于管理狀態作為問題的。出于管理圖是以工序為對象的圖，所以在管理圖上的“點”是表示一個數群的性質，并通過這個點來推測工序的情況，判斷工序的離散性，對工序進行管理。

　制作管理圖的目的是為了：

(1)  研究生產工序是否處于良好的管理狀態；

(2)  保持生產工序的良好管理狀態。

    (1)是表示目前由工序生產出來的產品是什么樣的分布，從而掌握產品現狀是否有時間性的變化。也有按不同機器、不同小組進行記載的，并通過這些記載研究與作業條件有關問題，分析工序的情況。(2)是作業標準是否被照章執行，是否切合實際地在每天的管理中被使用著，這是作為所有工序管理用管理圖的重要目的。
